Comme on peut le voir sur de nombreux forums, le transceiver FT-100 (FT-100D) de Yaesu souffre de nombreux problèmes qui peuvent empoisonner l’utilisation de cet appareil par des défaillances no­tamment sur les PA de sortie. En effet, la panne classique est l’échauffement anormal du transcei­ver en réception qui peut provoquer une mort prématurée des PA. Plusieurs causes en sont l’origine : – Les PA sont polarisés même en réception ce qui génère nécessaire un échauffement naturel. Ce­pendant, les ventilateurs arrières ne déclenchent pas en réception VHF/UHF même si la tempé­rature monte trop (à cause de la polarisation permanente des PA) alors qu’en HF/50MHz c’est le cas. Ce problème est connu de Yaesu et de nombreuses modifications circulent sur Internet à ce sujet. C’est d’ailleurs à cause de ce point que le FT100 est généralement plus fragile en VHF/UHF. – Une polarisation de PA mal réglée peut accélérer les phénomènes précédemment cités. Si l’un de vos PA est mort ou que vous avez un doute sur la normalité de l’échauffement en réception de votre transceiver, vous trouverez ici les informations nécessaires pour refaire les réglages d’usine des courants de polarisation des différents PA du FT100. Les réglages présentés ici ne sont valables que pour les PA d’origine et pas pour les PA de substitution.

Réglage des courants de polarisation

Le manuel de maintenance donne deux procédures d’étalonnage des PA, une pour la partie HF (MRF255) et l’autre pour la partie VHF/UHF (SRF7043). Malheureusement, ce document officiel de Yaesu n’est pas clair et il est impossible d’obtenir les valeurs indiquées. Le risque est de mal polariser les PA et de provo­quer un échauffement et une destruction prématurée.

– La datasheet du MRF255 indique (page 7 du PDF) qu’il lui faut un courant de polarisation de 400mA.

– La datasheet du SRF7043 indique qu’on atteint le gain et le rendement typiques pour un courant de 2x300mA (2 transistors dans le même boîtier).

Vous pourrez trouver le manuel de maintenance ainsi que les datasheets des transistors de puissance à l’adresse suivante :

http://www.f4ctz.fr/?page_id=869





Voilà comment j’ai procédé :

PA HF/50MHz

NE PAS FAIRE LES DEUX DERNIERS POINTS, mais procéder comme suit :

1. Basculer le transceiver en émission.

2. Régler VR3002 et VR3003 pour obtenir le minimum de courant mesuré par l’ampèremètre et noter la valeur de ce courant.

3. Régler ensuite l’un des deux potentiomètres (VR3002 ou VR3003, cela n’a pas d’importance par lequel on commence) pour obtenir une augmentation du courant mesuré de 400mA par rapport au minimum mesuré précédemment.

4. Enfin, régler l’autre potentiomètre pour atteindre 800mA par rapport à la valeur minimum qui avait été mesurée (400mA au-dessus de la valeur obtenue au point précédent). Attention, ne surtout pas revenir sur le réglage du 1e potentiomètre, cela déséquilibrerait l’ampli.

PA VHF/UHF

Suivre les instructions du manuel de maintenance pour la partie driver (page 6 et7 du PDF, « VHF/UHF driver section Idling current »). Suivre les instructions du manuel de maintenance pour la partie driver (page 6 du PDF, « HF/50MHz driver section Idling current »).

=> Réaliser les deux premiers points indiqués dans le manuel de maintenance dans la section « HF/50MHz final Idling current adjustment » (page 6 du PDF, installation de l’ampèremètre et paramétrage du trans­ceiver





=> Réaliser les deux premiers points indiqués dans le manuel de maintenance dans la section « VHF/ UHF final Idling current adjustment » (page 7 du PDF, installation de l’ampèremètre et paramètrage du transceiver).



NE PAS FAIRE LES DEUX DERNIERS POINTS, mais procéder comme suit :

1. Basculer le transceiver en émission.

2. Régler VR3502 pour obtenir le minimum de courant mesuré par l’ampèremètre et noter la valeur de ce courant.

3. Régler ensuite VR3502 pour obtenir une augmentation du courant mesuré de 600mA par rapport au minimum mesuré précédemment.

 Fabien F4CTZ http://www.f4ctz.fr/

Le PC , internet et le WIFI font aujourd’hui   partie de la station Radio, quand le shack est éloigné , une solution.

Ameliorer sa réception Wifi – Le relais Passif – F4ESK

Inspiré d’une expérience de F5AD qu’il a retracé ici : http://f5ad.free.fr/ANT-QSP_F5AD_Relais_Passif_DECT.htm

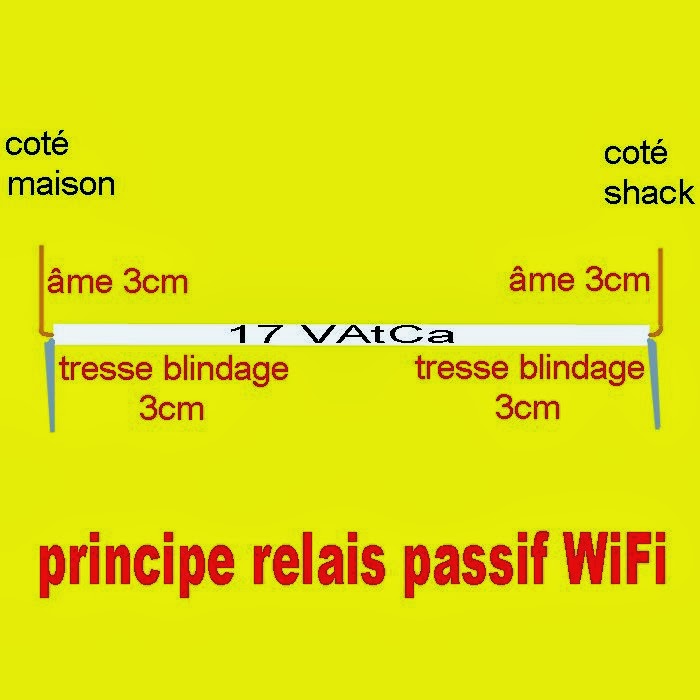

Un relais passif n’est rien d’autre que deux antennes mis dos à dos avec en théorie un minimum de liaison coaxiale entre elles.

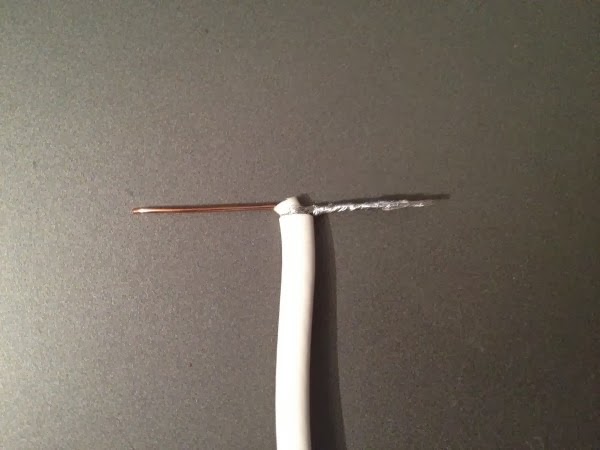

Pour que çà marche, il faut mettre une des deux antennes le plus prêt possible de la source (la Box internet dans mon cas) et mettre un minimum de longueur de câble coaxial qui vient alimenter la deuxième antenne. Ce n’est pas le cas pour moi puisqu’il me faut une bonne quinzaine de mètres de câble. D’où l’importance de la qualité du câble à employer. J’ai donc utilisé du câble coaxiale pour réception satellite, du 17 VAtCa que l’on trouve dans n’importe quelle surface de bricolage. Son diamètre est de 6,8 mm, son impédance de 75 ohms et son coef de vélocité de 0,85.
