Balise 5.7 GHz

 Lors de notre dernière AG, nous avions évoqué la construction et la mise en place d’une balise sur cette bande. F1LVO (Jean François) et F6HTG (Jean Jacques) sont sur le projet.

Voila en avant gout , quelques photos de mesures effectuées sur le module GPSDO .

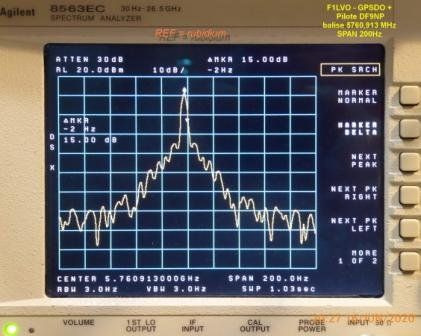

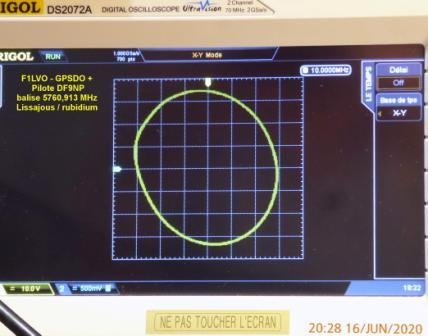

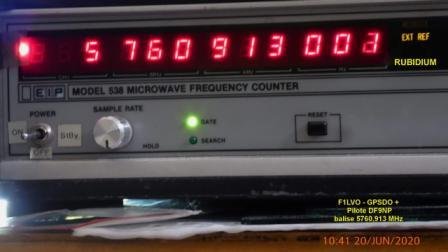

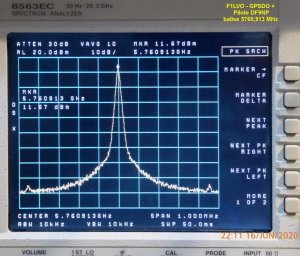

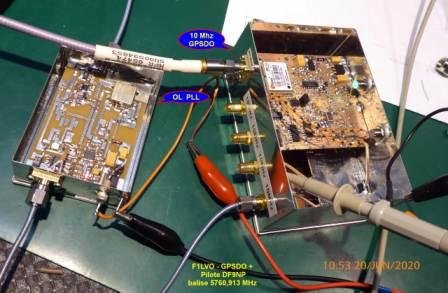

Pilote 5760,913 MHz+GPSDO - AS - span 1 MHz                                               Pilote 5760,913 MHz+GPSDO - AS-SPAN 200Hz                                                                 Pilote 5760,913 MHz+GPSDO - EIP Pilote 5760,913 MHz+GPSDO - Lissajou-1                                               Pilote 5760,913 MHz+GPSDO



L’antenne

voici l’antenne à fente qui seras utilisée sur la balise 5,7 GHz, l’utilisation d’un radome réalisé avec du tuyau de gouttière ne détruit pas le ROS de celle-ci……

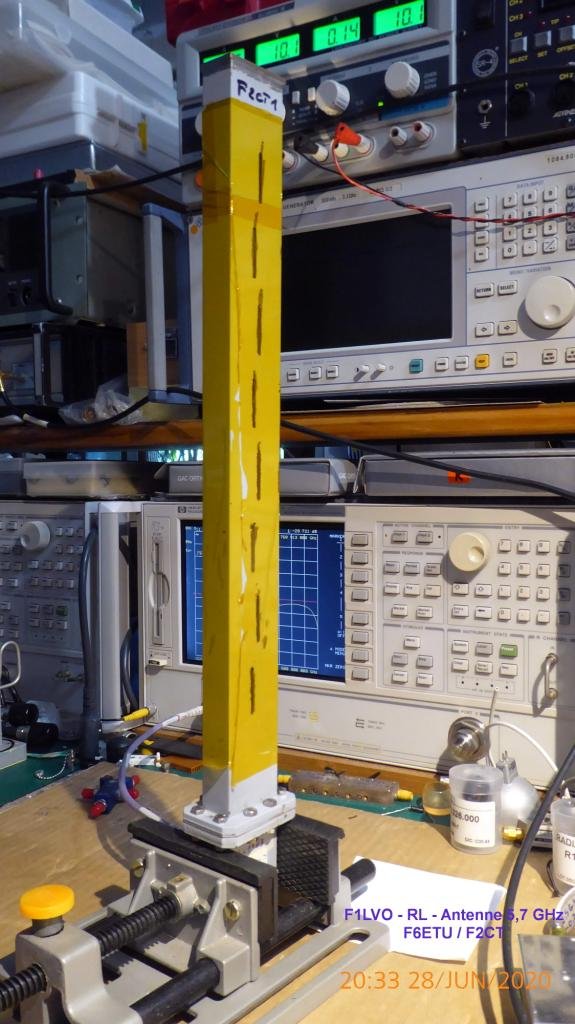

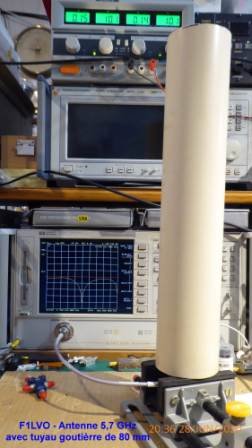

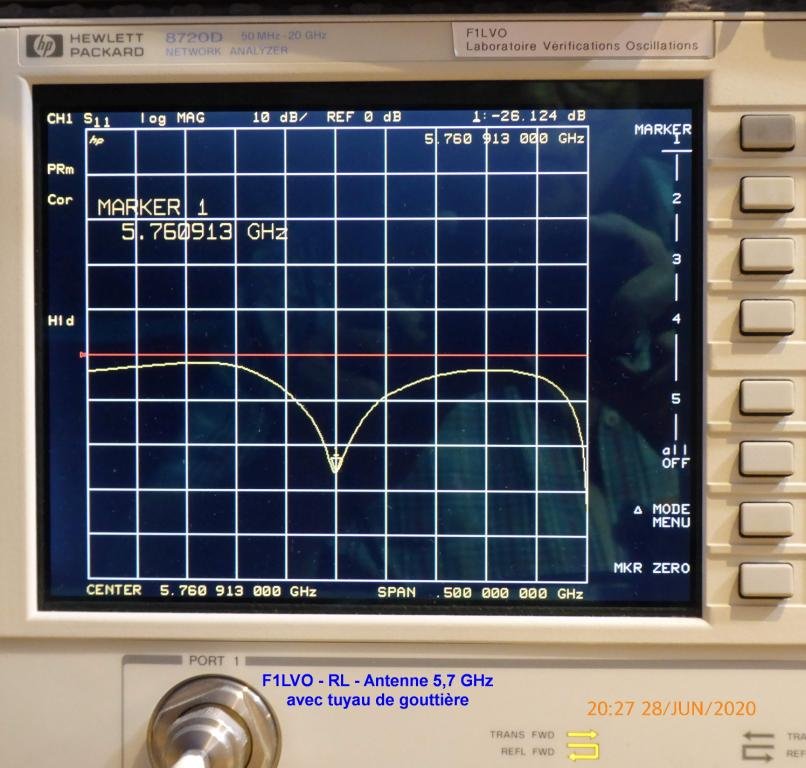

Antenne 5,7 GHz avec tuyau de gouttière de 80 mm-1                                                               Antenne 5,7 GHz avec tuyau de gouttière de 80 mm-5                                                                             Antenne 5,7 GHz F6ETU-F2CT



Qu’apprend t-on en posant quelques questions à Jean François. Eh bien il a testé les tuyaux en hyper et si le gris n’est pas bon , le beige passe bien jusqu’à 10 GHz.
